唯思特整列機：PCB板插針自動化解決方案

在PCB板制造與電子元器件組裝領域，將細小的插針精準插入PCB板對應孔位，是連接器、排針等產品生產中的關鍵工序。傳統人工插針不僅效率低下，更難以保證垂直度與位置精度，且細長針體易彎曲。唯思特科技推出的唯思特縱向式整列機（又稱跳跳機），采用獨特的“彈跳入孔”原理，為PCB板插針提供了一種高效、無損的自動化解決方案。

一、PCB板插針的工藝痛點

PCB板插針通常需要將成百上千根微型插針，按照設定的孔位矩陣精準插入。傳統手工操作存在以下問題：

某PCB板加工廠長期受困于排針插裝工序。該廠生產的多層PCB板需插入256根微型插針，6人兩班倒，日產能僅300片，彎針率高達3.5%。通用振動盤無法實現精準對位，視覺引導機械手投資過高。直到引入唯思特縱向式整列機，該工序才實現根本性改善。

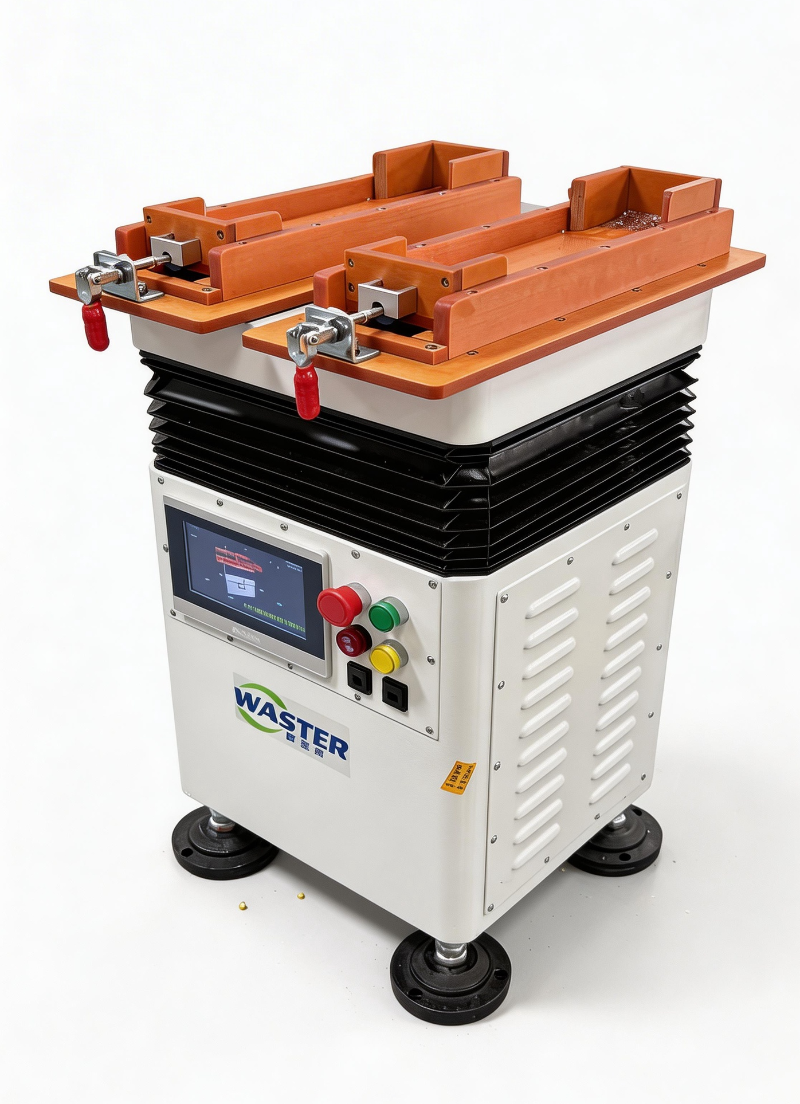

二、唯思特縱向式整列機的工作原理

唯思特縱向式整列機（跳跳機）采用獨特的垂直振動技術，通過“彈跳引導入孔”的方式實現PCB板自動化插針。唯思特整列機的核心工作流程如下：

第一步：PCB板固定與排列板覆蓋
將待插針的PCB板固定于專用模具上，確保板面水平、孔位精準。隨后，將一塊根據PCB板孔位矩陣定制的 排列板覆蓋于PCB板上方。排列板上的導向孔與PCB板孔位一一對應，導向孔上端設計有倒角或錐面，用于引導插針落入。

第二步：放入整列機，啟動彈跳
將裝有PCB板和排列板的模具整體放入 唯思特縱向式整列機。設備啟動后，垂直振動機構產生精確控制的上下往復運動。散裝插針被投入排列板上方區域，在振動作用下，插針獲得垂直方向的動能，不斷向上彈跳、下落。

第三步：彈跳引導，精準入孔
插針在反復彈跳過程中，部分插針的尖端會偶然落入排列板導向孔的倒角區域。在重力與后續振動的作用下，插針被引導至垂直姿態，并順著導向孔滑入PCB板對應孔位。 唯思特整列機的振動頻率與幅度可精確調節，確保插針獲得足夠的彈跳高度，同時避免過度碰撞導致針體彎曲。

第四步：仿形篩選，不合格品自動跳出
唯思特整列機的關鍵設計在于其仿形篩選機制。排列板的導向孔幾何尺寸經過精密計算，僅允許方向正確、外形合格的插針通過。若插針方向顛倒（如杯口朝向錯誤）、針體彎曲或尺寸超差，則無法順利進入導向孔，或在后續振動中被“彈”出排列板區域。不合格品自動落入回收槽，實現排列與質檢同步完成。

第五步：取出成品，完成插針
當所有合格插針均落入孔位后，停止振動，將模具從 唯思特整列機中取出。移除排列板，即可得到插針整齊、垂直度一致的PCB板。整個過程無需人工逐根對位，單次可完成整板數百根插針的同步插裝。

三、唯思特整列機的應用優勢

采用唯思特縱向式整列機進行PCB板插針，相比傳統方式具有以下顯著優勢：

該P(yáng)CB板加工廠引入唯思特整列機后，插針工序?qū)崿F(xiàn)根本性轉變：

該廠負責人測算，唯思特整列機投資不到一年即可收回。

四、唯思特整列機的技術支撐

1. 垂直振動參數可調
唯思特整列機的振動頻率、幅度、時間均可編程控制，適應不同長度、直徑的插針。細長針采用低幅高頻，避免彎曲；粗短針可適當提高幅度，加快入孔速度。

2. 排列板精密定制
唯思特整列機的排列板根據客戶PCB板孔位矩陣一對一設計，導向孔倒角角度、深度經過精密計算，確保插針順利導入。型孔公差控制在±0.01mm。

3. 仿形篩選機制
唯思特整列機利用插針的幾何特征進行物理篩選，方向錯誤、彎曲、尺寸超差的插針無法通過導向孔，在振動中被自動剔除，無需額外檢測設備。

4. 免費試樣服務
唯思特提供免費試樣服務?？蛻艏乃蚉CB板與插針樣品，工程師使用唯思特整列機進行實際測試，3-5個工作日出具體報告，包含效率、良率、參數建議。

五、結語

PCB板插針的自動化，是電子制造中連接元件與電路板的關鍵工序。唯思特縱向式整列機（跳跳機）以其獨特的“彈跳引導入孔”原理，將繁瑣的人工插針轉化為高效、可靠的標準化作業。通過排列板導向與仿形篩選的協同，唯思特整列機實現了插針的方向統一、位置精準與自動質檢，為PCB板制造企業提供了一條經實踐驗證的自動化升級路徑。

如需解決類似PCB板插針問題，歡迎寄送樣品進行免費測試。
