唯思特整列機助力連接器插針自動化升級：人機協同實現產能翻五倍

在消費電子連接器制造領域，PIN針間距已壓縮至0.3mm，針長卻達8mm，長徑比超過25。如此精密細長的端子插裝，傳統依賴人工顯微鏡作業的模式正面臨效率與良率的雙重瓶頸。東莞市唯思特科技有限公司推出的唯思特整列機，以“自動排列+人工翻板”的人機協同方案，成功幫助某連接器廠商將插針工序產能提升5倍，操作人員減少95%，良率躍升至99.3%。本文深入解析這一標桿案例，為您揭示精密插針自動化的務實路徑。

一、核心挑戰：插針工序為何成為產能瓶頸？

該廠商主營Type-C、BTB、FPC等精密連接器，插針工序長期依賴人工：熟練工在顯微鏡下逐根插裝PIN針，組裝一個治具板（含數百根針）需10-15分鐘。隨著訂單激增，痛點日益凸顯：

“我們試過半自動設備，但PIN針方向識別不準，彎針率反而更高?！痹搹S工藝工程師回憶，“直到接觸了唯思特整列機的物理篩選原理，才意識到問題所在——我們一直在模仿人手，而不是用機器做機器擅長的事?！?

二、唯思特整列機特解決方案：整列機自動排列 + 人工翻板組裝

針對上述挑戰，唯思特整列機提供了一套獨特的“人機協同”方案。其核心邏輯是：讓機器負責重復性精密排列，讓人負責靈活的翻板組裝，兩者并行作業，效率最大化。

第一步：PIN針與膠芯的獨立精密整列

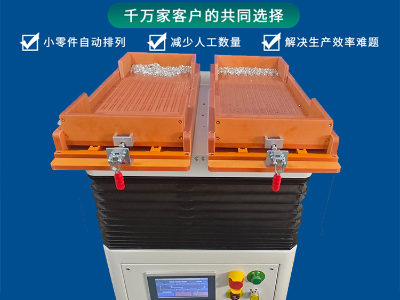

核心設備是一臺唯思特自動整列機。其工作臺在程序控制下進行三維復合運動：沿X軸傾斜一定角度，繞Z軸搖擺，并疊加微幅振動。散裝PIN針在此動態環境中依靠自身重心偏移自主尋位，最終以統一朝向落入下方 高精度仿形治具板的型腔中。該治具板的每一個型腔均根據PIN針正確姿態的三維輪廓逆向加工，確保每根針的間距、出頭長度誤差控制在±0.02mm以內。

整列一塊治具板的時間約為3-6分鐘，具體取決于PIN針的形狀復雜程度——標準直針整列較快，而異形針、帶倒角或杯口特征的針則需要更精細的參數匹配。與PIN針整列并行，膠芯也通過定制化卡槽治具同步完成定位，其針孔位置與PIN針治具板的針位布局一一對應。

第二步：人工翻板組裝（核心協同環節）

1. 取板：操作員從整列機取走已排滿PIN針的治具板。

2. 放板續排：立即放入另一塊空治具板，設備隨即開始下一輪自動排列，確保整列機無等待時間。

3. 翻轉對位：將PIN針板與膠芯板組合，通過精密導柱快速對位，然后整體翻轉180°，使PIN針朝下、膠芯朝上。

4. 同步插裝：操作員平穩下壓，所有PIN針同步插入膠芯對應孔位。此過程依賴治具板的精密導向，操作員只需施加均勻壓力。完成一板組裝（從取板到成品取出）約需10-15分鐘——與純人工時間基本持平，但勞動強度大幅降低，良率顯著提升。

5. 成品取出：打開膠芯板，組裝好的連接器整齊排列，可整體移載至下一工位。

第三步：循環作業，效率最大化

整列機每3-6分鐘產出一塊板，操作員組裝需10-15分鐘?，F場配置3-4套治具板進行輪換：操作員組裝時，整列機持續排板，手邊始終有備用板可取。這一“多板輪換”機制使整列機利用率從串聯模式的不足50%提升至90%以上，實現人機無縫銜接。

三、唯思特整列機方案核心價值

自2023年11月產線投用以來，該廠商插針工序實現根本性轉變：

更令客戶驚喜的是，由于來料姿態高度統一，后續焊接工序一次良率也提升了4個百分點?！拔覀冊局幌虢鉀Q插針瓶頸，沒想到帶動了整個后道工序的優化。”該廠生產總監表示。

四、為什么選擇唯思特整列機？

1. 20年行業深耕，海量案例支撐
唯思特整列機在精密零件自動化整列領域擁有 20年經驗，累計處理 超20000種異形零件。龐大的案例數據庫使工程師能快速分析PIN針物理特性，唯思特整列機提供經過驗證的技術路徑。

2. 深度非標定制能力
每一套仿形治具均為客戶產品一對一逆向設計，型腔公差控制在±0.005mm，材質選用電木，確保長期耐磨。整列運動參數（傾斜角度、搖擺頻率、振動幅度）均可現場調試優化，匹配不同PIN針特性。

3. 源頭工廠，唯思特整列機的品質與交付保障
作為 源頭制造商，唯思特自主完成核心治具的五軸精密加工與整機裝配，確保微米級精度。唯思特整列機標準設備可實現 5-10個工作日快速交付。

4. 全周期服務支持
從 免費試樣驗證、方案定制到現場安裝調試，再到整機終身維護與7x24小時技術支持，唯思特整列機提供覆蓋設備全生命周期的專業服務。

五、結語

連接器插針自動化并非必須追求全自動“無人化”。唯思特整列機以“人機協同”的務實思路，用機器解決最棘手的精密排列難題，讓人發揮靈活組裝的優勢，實現了效率、良率與投資回報的最佳平衡。當插針工序從“變量”變為“常量”，整個生產計劃的可靠性都將邁上新臺階。

歡迎聯系唯思特整列機，獲取針對您產品的免費試樣與插針自動化解決方案。
