唯思特整列機：鉚釘自動化排列解決方案

在汽車制造、鈑金加工、電子電器等行業，鉚釘作為最常用的緊固件，其裝配前的排列精度直接影響自動化鉚接產線的運行效率。鉚釘種類繁多——半空心、實心、抽芯、拉鉚螺母等，每種都有獨特的頭部形狀和方向要求。傳統人工擺盤效率低、方向易錯，成為制約產線節拍的突出瓶頸。東莞市唯思特科技有限公司推出的唯思特整列機，針對鉚釘?shù)奈锢硖匦耘c排列難點，提供一套基于動態篩動式整列原理的自動化解決方案。

---

一、鉚釘排列的三類難點

種類多，方向要求嚴
半空心鉚釘需區分頭部與開口端，實心鉚釘要保證桿部垂直，抽芯鉚釘則要求芯棒方向一致。不同鉚釘?shù)姆较蜃R(shí)別邏輯各不相同，通用設備難以兼顧。

換產慢，效率受影響
某汽車零部件廠生產三種規格的半空心鉚釘，用于不同車型的門板裝配。此前使用振動盤，換一次型號需調試兩三個小時，期間產線停工等待。工人手工擺盤時，一人一小時僅能擺三四百顆，6人兩班倒，日產能僅2萬顆。

方向錯，損失大
鉚釘方向錯誤，鉚接機壓合時直接變形，整批產品報廢。該廠月報廢鉚釘約一箱半，直接物料損失加上后道停機排查時間，成本遠超預期。

---

二、一臺設備，三種鉚釘?shù)慕鉀Q路徑

該廠引入唯思特整列機后，配置了三套治具板，對應三種規格的鉚釘。設備采用動態篩動式整列原理，通過前后傾斜、左右搖擺與垂直微振的復合運動，引導鉚釘在受控環境中自主尋位。

工作原理
工作臺進行復合運動時，鉚釘依靠自身重心與幾何特征滾動。頭部朝上的鉚釘滑至治具板型腔入口時，若輪廓與型腔吻合，便在重力作用下落入就位；頭部朝下的鉚釘因幾何干涉無法落入，被持續運動帶走，繼續尋找正確姿態。

換產邏輯
不同規格的鉚釘對應不同的治具板。換產時只需更換治具板并調用預存參數，十分鐘內完成切換。車間負責人老周說：“它不認型號，認形狀。換型號就換治具板，十分鐘搞定。”

---

三、治具是鑰匙，參數是配方

治具設計：一對一匹配

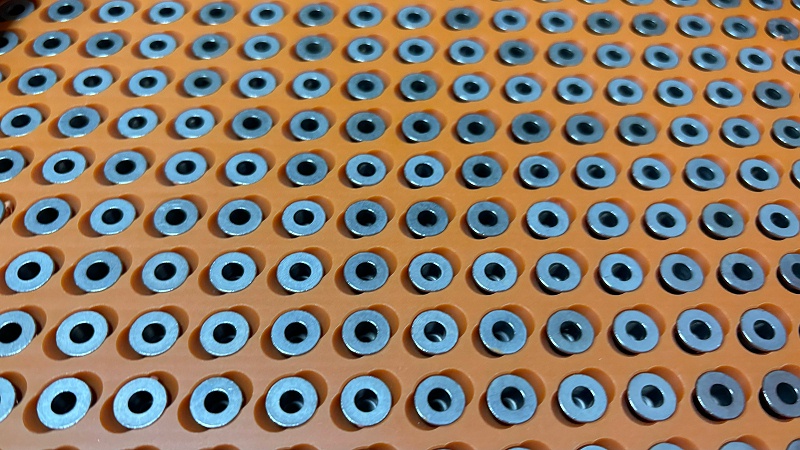

每一種鉚釘?shù)念^部直徑、桿部長度、倒角角度都存在差異。 唯思特整列機的治具板根據鉚釘?shù)娜S模型逆向加工，型腔公差控制在±0.01mm。相當于給每顆鉚釘配了一把“專用鑰匙”——方向?qū)Φ模€匙開鎖；方向錯的，進不去。

參數調節：運動配方
傾斜角度、搖擺頻率、振動幅度需根據鉚釘?shù)闹亓亢托螤钫{(diào)整。設備可存儲多組工藝參數，換型號時一鍵調用，無需重復調試。

---

四、應用成效與投資回報

該廠引入唯思特整列機后，鉚釘排列工序?qū)崿F(xiàn)根本性轉變：

車間負責人測算，設備投資不到一年即可收回。人力成本節省、物料報廢降低、后道停機減少，綜合效益顯著。

---

五、方案優勢

---

六、結語

鉚釘排列作為自動化鉚接產線的第一道關卡，其穩定性直接影響整線效率。唯思特整列機通過動態篩動式整列原理與高精度仿形治具的結合，將繁瑣的人工排列轉化為穩定、高效的標準化作業，有效解決方向識別難、換產慢、良率波動等問題。

如需解決類似鉚釘排列問題，歡迎寄送樣品進行免費測試。

---
